Vorteile
im Überblick
- Soloschaltung
- Das Fenster muss nur bei laufendem
Heizsystem geöffnet werden
- Energiesparend
- unnötiges Fensteröffnen wird verhindert
- Funküberwachung
des Heizsystems
- Sicherheit vor
gefährlichen Gasen, Geruch und Verschmutzung
- Erfüllung
der Feuerstättenverordnung
- Einzigartige Technik
- Abgas-Temperaturwächter
ist batteriebetrieben - keine Stromversorgung erforderlich
- Fensterkontaktschalter mit
Nachlaufregelung und Stromspartrafo
- Made in Germany
Warum?
Mit unserem
Abgas-Temperaturwächter ATW
519 haben Sie jetzt ein System an
der Hand, welches
Ihnen hilft hohe Heizkosten einzusparen.
Beim gleichzeitigen Betrieb einer raumluftabhängigen
Feuerstätte und einer
Abluftanlage muss eine ausreichende Frischluftzufuhr
gewährleistet sein. Ein Fensterkontaktschalter
überwacht diese Funktion und schaltet die
Ablufteinrichtung erst frei, wenn ein Fenster geöffnet wurde -
auch wenn die
Feuerstätte gar nicht in Betrieb ist.
Besonders
in Passiv- und Energiesparhäusern, aber auch in weniger
luftdichten Gebäuden
ist dies oft der Fall.
Bedenkt
man, dass eine Dunstabzugshaube 250-750 m3 Luft
absaugt und diese Luftmenge als
Kaltluft durch das offene Fenster wieder einströmt, erkennt
man die mögliche
Energieeinsparung.
In einer Stunde kann so die gesamte Luftmenge eines Gebäudes 2 mal
ausgetauscht werden.
Warme Luft
gegen kalte Luft – ein schlechter Tausch.
Unser
DIN-geprüfter ATW
519 überwacht die
Feuerstätte. Am
Rauchrohr montiert misst er die Abgastemperatur. Die Funkversion ATW
519
Wireless ist kompatibel zu allen unseren
Funk-Fensterkontaktschaltern.
Der ATW 519 Wireless ist
batteriebetrieben - eine weitere Spannungsversorgung ist nicht
erforderlich.
|
| Details
& Lieferumfang |
 |
|
|
Ist die
Feuerstätte außer Betrieb, sendet der ATW 519
Wireless im 20 sec. Takt ein codiertes Funksignal zum
Steuergerät des
Fensterkontaktschalters und schaltet die Ablufteinrichtung frei.
Es
muss kein Fenster geöffnet
werden.
Wird die
Feuerstätte in Betrieb genommen und erreicht die
Abgastemperatur 50 ° C schaltet der Funk ab.
Jetzt
muss ein Fenster geöffnet
werden.
Der
Funksender des Funk-Fensterkontaktschalter übernimmt jetzt das
Einschalten der Abluftanlage. |
| Da es
sich nach DIN 18
841 um eine Sicherheitseinrichtung handelt, führt
ein technischer Defekt wie Kabelbruch, defekter Funksender, leere
Batterien, beschädigter ATW 519 zum Abschalten der
Abluftanlage -
es muss dann immer ein Fenster geöffnet werden. |
|
|
Montage
am Rauchgasrohr
Der
Abgastemperaturwächter wird am Rauchgasrohr seitlich
montiert.
Auch bei waagrechten Rauchgasrohren ist die seitliche Montage sinnvoll,
da bei einer Montage über den Rohr höhere
Umgebungstemperaturen auftreten. Die Montagestelle sollte gut
zugänglich und erschütterungsfrei sein.
Auf
eine Bohrung
von 7-8 mm im Rauchgasrohr wird zentrisch der Montagehalter aufgesetzt
und die Befestigungsbohrungen auf dem Rauchrohr markiert. An diesen
markierten Stellen werden Bohrungen im Durchmesser 4,5 mm gebohrt und
der Halter mit den beigefügten spanlos selbstfurchenden
Schrauben
DIN 7500 M 5 x 12 am Rauchrohr befestigt. Der Fühler wird
durch
die Aufnahme des Montagehalters gesteckt und der Schaltkopf wird mit
der montierten Befestigungsschraube fixiert.
|
 |
| Technische
Daten Abgastemperaturwächter |
| Betriebsmedium |
Luft
oder Rauchgas |
| Mediumtemperatur
am Fühler |
0...500
° C |
| Eingestellte
Schalttemperatur |
+ 50 ° C |
| zulässige
Umgebungstemperatur am Fühlergehäuse |
+ 180 ° C |
| Ansprechzeit |
< 45 sec. |
| Einbaulage
* |
beliebig |
| Schutzart
gem. DIN EN 60529 |
IP
40 |
| Wirkungsweise
gem. DIN EN 60730-1 |
Typ2
BL = automatische Wirkungsweise mit Mikroabschaltung. Die Funktion ist
unabhängige von äußerer Hilfsenergie
|
| Prüfzeichen |
ATW
118106 DIN CERTCO nach DIN14597:200 |
| *
bei waagrecht verlaufendem Rauchrohr - unten montieren |
|
|
 |
|

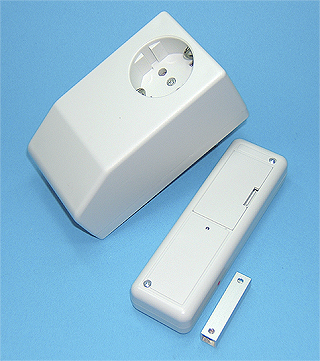

Funk-Fensterkontaktschalter
Der
große Vorteil ist, dass kein Kabel zwischen Magnet-Sensor und
Steuergerät verlegt werden muss. Das zu öffnende
Fenster (kippen) kann sich in der Küche oder im Wohnbereich,
z.B. in der Nähe der Feuerstätte, befinden.
Selbstverständlich können mehrere Sensoren und/oder
Steuergeräte kombiniert werden.
Im Steuergerät ist ein Funkempfänger eingebaut ist.
Der Magnet-Sensor ist an einem batteriebetriebenen (2 x 1,5 V
AA-Mignon) Funksender angeschlossen. Dieser sendet bei
geöffnetem
Fenster in regelmäßigen Abständen ein
kurzes Funksignal aus, das die Abzugshaube freischaltet. Eine
eingebaute Verzögerung garantiert einen
gleichmäßigen Betrieb der Haube.
Fällt
der
Sender, Empfänger oder die Batterien aus, schaltet das
Gerät die Haube ab. Die Abzugshaube kann nur wieder in Betrieb
genommen werden, wenn die Störung behoben wurde.
(Totmann-Prinzip)
Dies
entspricht der Feuerstättenverordnung.
Bei
anderen
Systemen schaltet ein Funksignal die
Abzugshaube ein und erst ein
weiteres Signal die Haube aus. Tritt hier eine Störung auf,
erfolgt keine Abschaltung - auch bei geschlossenem Fenster - die Haube
kann unter Umständen unbegrenzt weiterlaufen. Prinzipiell
entspricht dies der Funktion einer Funksteckdose. Dies
entspricht nicht der Feuerstättenverordnung.
|
Details
- formschönes
Gehäuse
- stabiles
Gehäuse (3 mm Materialstärke)
- batteriebetriebener
Funksensor
- Sicherheit vor
gefährlichen Gasen, Geruch und Verschmutzung
- Erfüllung
der
Feuerstättenverordnung
- Nach VDE
- CE-Kennzeichnung
- Keramikeinsatz
für höhere Leistung
- Schaltleistung
4000 W
- Abmessungen
Steuergerät:
BxHxT 68 x
131,5 x 39/57 mm (ohne/mit Stecker)
Funksender: BxHxT 40 x 129 x 26 mm
|
 |
 |
Das
Gerät verfügt über
eine Nachlaufregelung.
Diese
Funktion sorgt dafür, dass wenn Sie das Fenster
schließen die Abzugshaube
noch
ca. 30 sec nachläuft und somit entstandene Dämpfe und
Fettgerüche weiter absaugt.
Die
Küche bleibt somit viel sauberer.
Viele
hochwertige und somit teure Abzugshauben verfügen
über dieses Komfortmerkmal.
|
|
| Lieferumfang des kompletten
Systems |
|
Abgas-Temperaturwächter
- Funksender in
externem
Gehäuse
- Abgas-Temperaturwächter
Modul mit Metallgehäuse
- 1 m
silikonisoliertes
Verbindungskabel
- Montagematerial
- Deutsche
Bedienungsanleitung
|
Funk-Fensterkontaktschalter
- Stecker/Steckdosensteuergerät
mit eingebautem Funkempfänger
- Magnetsensor mit eingebautem
Funksender
- Magnet
- Batterien
- Deutsche Bedienungsanleitung
|
|
| Anbieterinformation |
|
Wir sind
Hersteller
des
Gerätes! Daher bester Service, beste
Beratung und beste Technik.
Über
25
Jahre
Markterfahrung.
CE-Kennzeichnung,
2 Jahre Garantie und Rechnung mit ausgewiesener Mehrwertsteuer sind
für uns selbstverständlich.
